机械剪切安全体感设备
1.1功能简介
该设备是机械剪切安全体感设备，通过气缸剪切作业，让学员体验机械剪切操作过程,以及不当操作带来的后果与危害，增强防护意识。让学员掌握正确的作业方式，认识佩戴安全护具的重要性，做到提前预防危险的发生。
1.2 流程设计
1、将体验设备放置在带有AC 220V交流插座的预留位置，插上电源。
2、准备体验时，将设备左侧旋钮开关打开，电源指示灯亮，设备即可通电，等待设备初始化完成。
3、准备工作完成后，将体验道具（薄铜片，薄铁片或硬纸板等薄片状道具）安置与剪切机体验工作台上，按下启动按钮，气缸带动剪切刀具向下运动，剪断体验道具。观看设备剪切体验道具的过程，从而体验机械剪切所带来的危害并了解学习安全方面的知识。
4、体验完成后，关闭电源，完成一人一次体验。

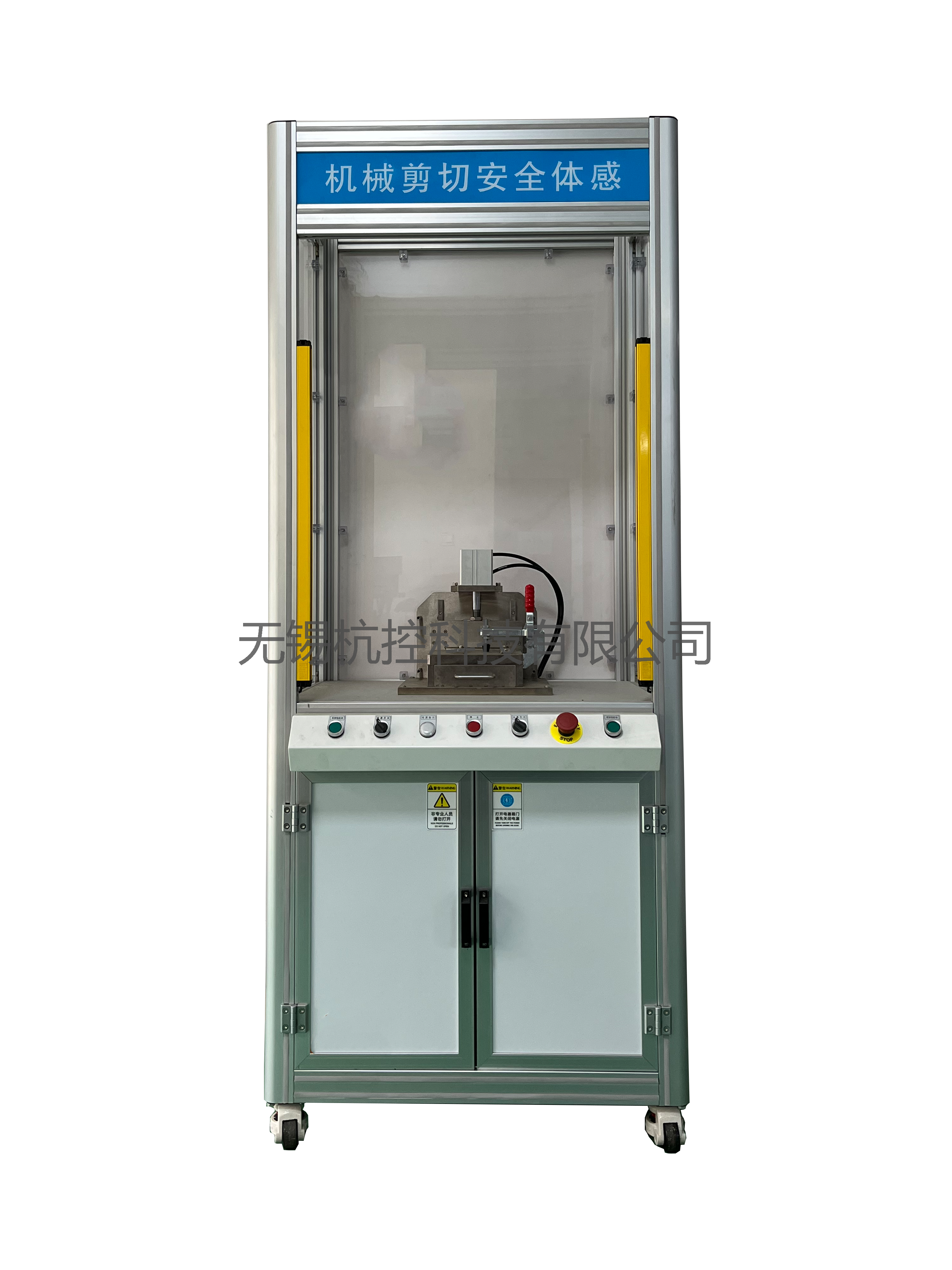

1.3 设备图示
1.4 模块功能要求
1、主要技术指标
型号：HK-JX 80
额定电压：AC220V/50Hz/10A
气压：0.5-0.8Mpa
额定功率： 500W
规格尺寸：800*600*1950mm
重量：150Kg
主要配置:
序号 | 名 称 | 规格型号 | 数量 | 品牌 |
1 | 气缸 | SDA80X200 | 1台 | 亚德客 |
2 | 安全光栅 | 1240-30NB | 1台 | 台邦 |
3 | 铝型材 | R6030/3060 | 1批 | 国产 |
4 | 电气控制板 |
| 1套 | 施耐德 |
5 | 亚克力 |
| 1批 | 国产 |
6 | 福马轮 |
| 4个 | 国产 |
7 | 内部机械结构组件 |
| 1批 | HK |
