皮辊及高速回转体安全体感设备
1.1功能简介
该设备是皮辊及高速回转体安全体感设备，通过模拟皮辊、高速回转体旋转时机械产生卷夹的体验。
主要功能：了解自动安全门的防护作用。认识旋转设备停机后会因惯性依然保持旋转，此时同样也有卷夹的风险。此设备由防护罩、皮辊夹卷、高速回转体卷入碾压组成。
1.2流程设计
1、将体验设备放置在带有AC220V交流插座的预留位置，插上电源。
2、准备体验时，将设备左侧旋钮开关打开，电源指示灯亮，设备即可通电，等待设备初始化完成。
3、点击皮辊启动按钮，放入皮带夹卷体验道具，双手紧拉道具，注视皮辊卷轴对压旋转将道具卷拉至设备中直至双手无力对抗卷轴产生的拉力迅速拍击安全传感器。从而体验机械夹卷产生的危害，同时了解安全传感器的有效性。
4、点击高速回转体启动按钮，手动将易缠卷体验道具从设备上方防护罩送料口缓缓送入，当道具接触回转体的一刹那立刻被缠绕夹卷于回转体机身上。从而认识高速回转体同样存在着很大的危险性，同时旋转设备停机后依然会因惯性保持旋转，此时也有卷夹的风险。学习机械设备的正确操作规范，从而避免对安全的威胁。
5、体验完成后，关闭电源，完成一人一次体验。

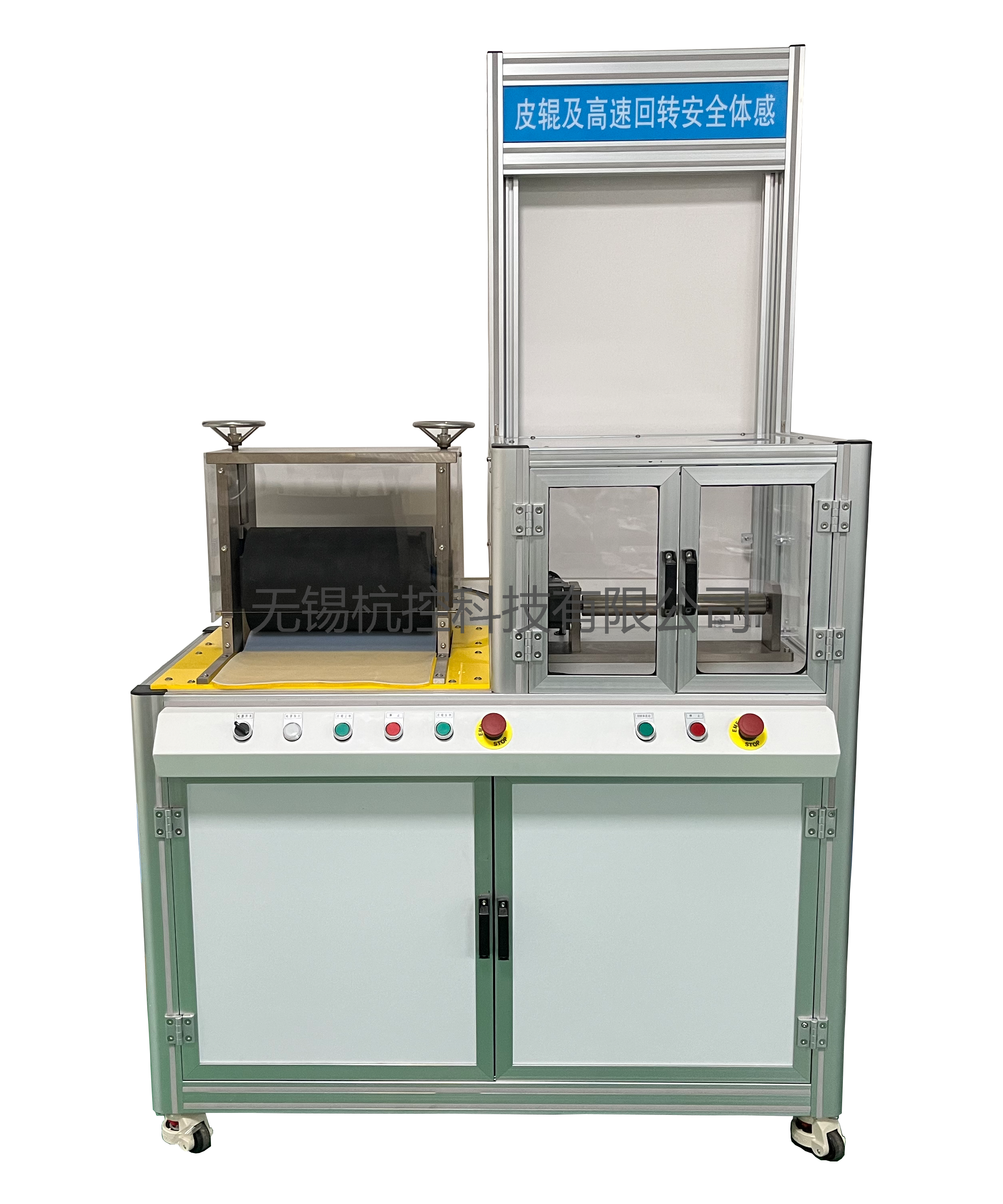

1.3设备图示
1.4 模块功能要求
1、主要技术指标
型号：HK-PG 1200
额定电压：AC220V/50Hz/5A
气压：无
额定功率： 600W
规格尺寸：1200*600*1950mm
重量：300Kg
主要配置:
序号 | 名 称 | 规格型号 | 数量 | 品牌 |
1 | 皮辊及回转体 |
| 1套 | HK |
2 | 减速机 |
| 2套 | HK |
3 | 铝型材 | R6030/3060 | 1批 | 国产 |
4 | 电气控制板 |
| 1套 | 施耐德 |
5 | 亚克力 |
| 1批 | 国产 |
6 | 福马轮 |
| 4个 | 国产 |
7 | 内部机械结构组件 |
| 1批 | HK |
