压力机冲压EHS体验设备
1.1功能简介
目的：体验压力机的力量及危害，安全光栅的使用体验。学会双按钮启动、急停操作。
1.2流程设计
1. 将体验设备放置在带有AC220V交流插座和安置有0.5-0.8Mpa压缩空气的预留位置，插上电源并稳固接入气源。
2. 准备体验时，将设备旋钮开关打开，电源指示灯亮，设备即可通电，等待设备初始化完成。
3. 将准备好的体验道具放置于体验工作台上。
4. 双手同时按下左右两边两个启动按钮，压力机压块快速向下移动致使对道具产生下压破坏力，体验压力机冲压产生的危害并了解和学习相关安全知识。
5. 体验完成后，关闭电源，完成一人一次体验。

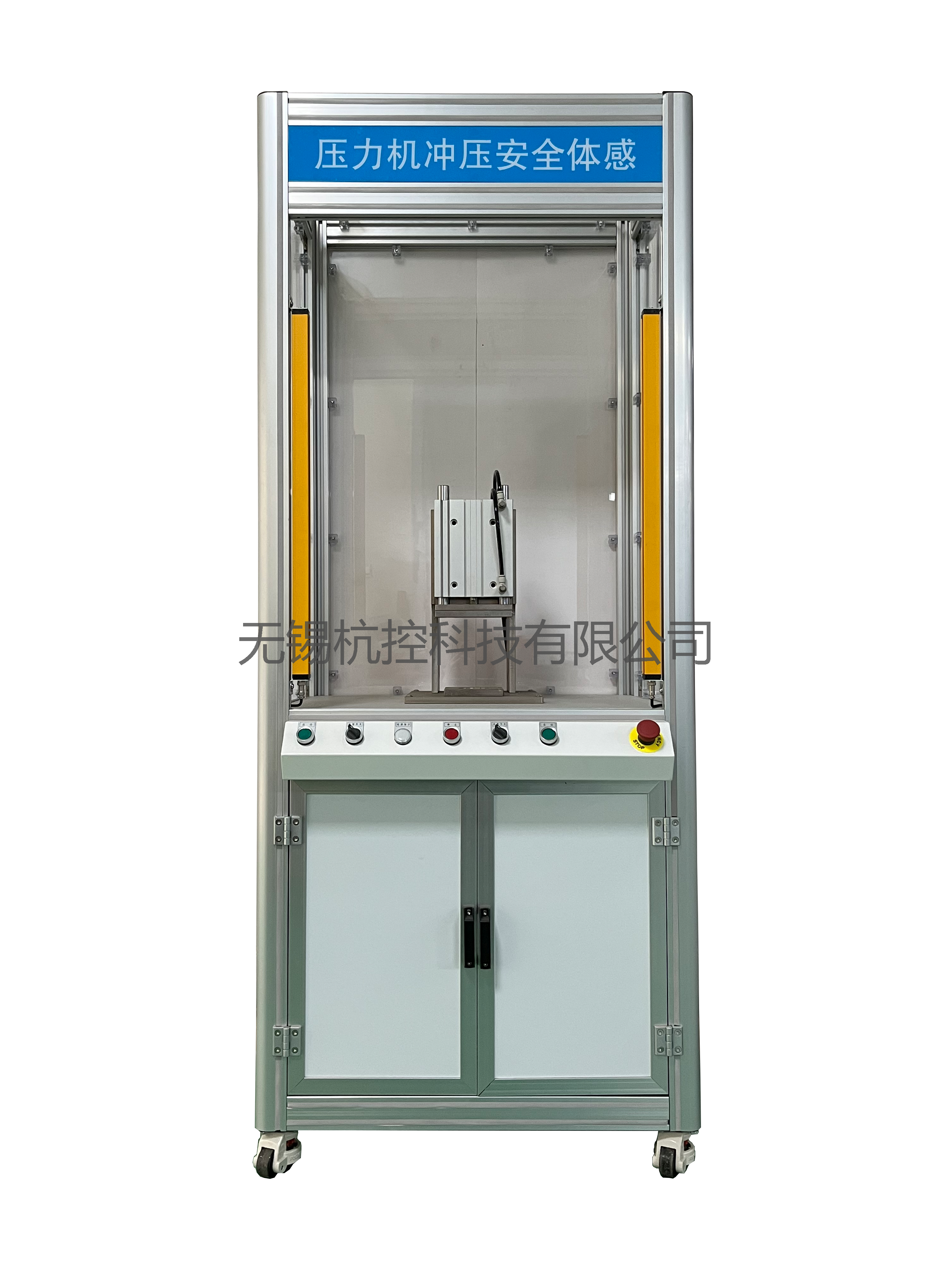

1.3设备图示
1.4模块功能要求
1、主要技术指标
型号：HK-YL 80
额定电压：AC220V/50Hz/10A
气压：0.5-0.8Mpa
规格尺寸：800*600*1950mm
重量：140Kg
主要配置：
序号 | 名 称 | 规格型号 | 数量 | 品牌 |
1 | 气缸 | SDA80-150 | 1台 | AIRTAC |
2 | 安全光栅 | 1240-30NB | 1台 | 台邦 |
3 | 铝型材 | R6030/3060 | 1批 | 国产 |
4 | 电气控制板 |
| 1套 | 施耐德 |
5 | 亚克力 |
| 1批 | 国产 |
6 | 福马轮 |
| 4个 | 国产 |
7 | 内部机械结构组件 |
| 1批 | HK |
