导线超载安全体感设备
1.1功能简介
该设备通过演示线路容量及导线与过载保护器容量不同匹配状况下的线路过载现象，使学员认识过载保护器对线路过载时的保护作用，以及过载保护器和导线容量选择不当时引起的过载拒动作，甚至会引起火灾。
演示体感项目：通过演示导线和开关不匹配产生着火甚至发生火灾的现象，让学员亲身体验设备过载所带来的危害，主动落实安全防护措施，以防止安全事故发生。
培训项目：1．电路中断路器过载保护动作过程体感；
2．电路过载熔断导线事故过程体感
1.2流程设计
将体验设备放置在带有AC220V交流插座的预留位置，插上电源。
准备体验时，将设备左侧旋钮开关打开，电源指示灯亮，设备即可通电，等待设备初始化完
成。
首先选择一根细导线，将其接入接线端，将安全门关好后，点击过载启动，观看导线的变化。
结束后将旋钮旋到短路位置，将插头两根线接上电阻插入五孔插座，点击短路启动，观看电
阻的变化。
体验完成后，关闭电源，完成一人一次体验。

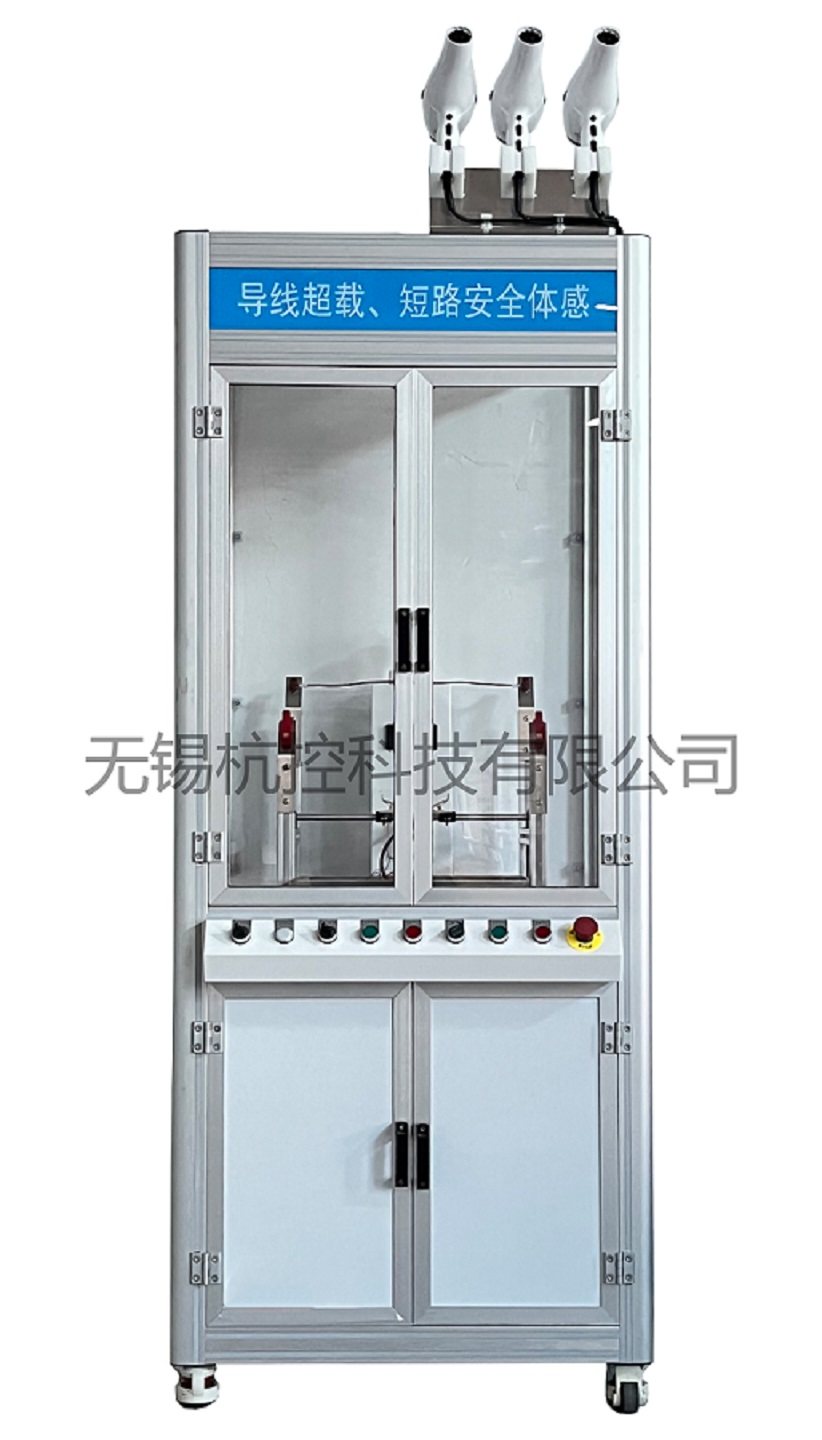

1.3设备图示
1.4 模块功能要求
1、主要技术指标
型号：HK-DX 80
额定电压：AC220V/50Hz/10A
气压：无
额定功率：1000W
规格尺寸：800*600*1950mm
重量：120Kg
主要配置:
序号 | 名 称 | 规格型号 | 数量 | 品牌 |
1 | 超载演示器 | 6000W | 1台 | HK |
2 | 插座异常演示器 |
| 1台 | HK |
3 | 铝型材 | R6030/3060 | 1批 | 国产 |
4 | 电气控制板 |
| 1套 | 施耐德 |
5 | 亚克力 |
| 1批 | 国产 |
6 | 福马轮 |
| 4个 | 国产 |
7 | 内部机械结构组件 |
| 1批 | HK |
