电芯短路安全体感设备
1.1功能简介
模拟电池外部短路，满足UL1642、UN38.3、IEC62133、GB/T18287、GB/T 31241-2014等标准。断路器闭合时，使被测电池回路短路，强大的短路电流通过整个回路。电池表面温度、电压及经霍尔元件检测的电流信号经数据处理，送到计算机侧，软件连续记录电池电压、电流和表面温度变化。电芯短路体感必须符合整个回路（包括断路器、导线和连接器件）电阻80±20mΩ，每个回路都能够承受峰值达到1000A的短路电流。
可以选择短路停止模式：1.短路时间；2.电池表面温度；
1.2流程设计
1、将体验设备放置在带有AC220V交流插座的预留位置，插上电源。
2、准备体验时，将设备电源开关打开，电源指示灯亮，设备即可通电，等待设备初始化完成。
3、将电池按照规定的体感试验方法充满电后，放置在20℃±5℃的环境中，待电池温度达到20℃±5℃后，再放置30min。然后用导线连接电池正负极端，并确保全部外部电阻为80mΩ±20mΩ。试验过程中监测电池温度变化，当出现以下两种情形之一时，体感试验终止。
a）电池温度下降到比峰值低20%；
b）短接时间达到24h。
4、体验完成后，关闭电源，完成一人一次体验。

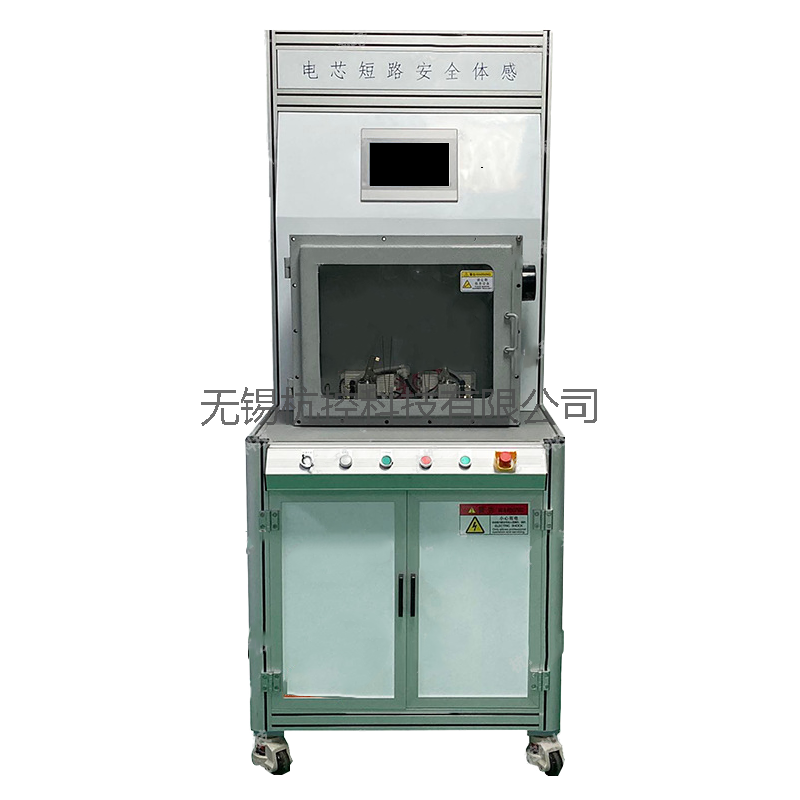

1.3设备图示
1.4 模块功能要求
1、主要技术指标
型号：HK-DX 80
额定电压：AC220V/50Hz/10A
气压：无
气压：0.5-0.8Mpa
额定功率： 1000W
规格尺寸：800*600*1950mm
重量：180Kg
冲击电压 | AC 1kv/1.2-50μs（峰值）1min |
直流响应时间 | ≤5μs |
最大短路电流 | 1000A |
装置内阻 | 80±20mΩ |
遥控距离 | 无固体阻隔 7m |
机械寿命 | 30万次 |
视窗尺寸 | 285 X 285mm(厚10mm) |
采集口 | 箱体左侧开有两个直径50mm采集口(也可用于测量电压等) |
箱体底部 | 底下装有四个万向滑轮,可自由移动，并带有固定脚杯。 |
内箱尺寸 | W500 X D500 X H500mm |
外箱尺寸 | W650 X D750 X H1620mm |
箱体材质 | 冷扎板烤漆 |
电源 | AC 220V±10% 50HZ |
主要配置:
序号 | 名 称 | 规格型号 | 数量 | 品牌 |
1 | 开关电源 | S-350-48 | 1个 | 明纬 |
2 | 电压表 | TF48-ACV500V | 1个 | HK |
3 | 电流表 | DP3-4896A | 1个 | HK |
4 | 直流接触器 | C20-1000A | 1个 | CHNT |
5 | 交流接触器 | CJX2 12 | 1个 | CHNT |
6 | 继电器 |
| 4个 | 施耐德 |
7 | 导线带 | 1000A 铜质 | 1批 | HK |
8 | 循环马达 |
| 1个 | 尚煜 |
9 | 传感器 |
| 1个 | 台湾松杨 |
10 | 加热管 |
| 1个 | 伟德 |
11 | 热继电器 |
| 1个 | 台安 |
12 | 超温保护 |
| 1个 | 志禾 |
13 | 固态继电器 |
| 1个 | 阳明 |
